CM310 MODEM

串口RS232

1 个 RS232 串口

数据位：7、8 位

停止位：1、2 位

校验位：无校验、奇校验、偶校验、SPACE 及 MARK 校验

串口速率：110bps ~ 230400bps

流控位：无流控、RTS/CTS 硬流控或 XON/XOFF 软流控

指示灯

具有电源POWER、通信ACT及在线指示灯Online

天线接口

标准SMA阴头天线接口，特性阻抗50欧；公司可以选配3M/5M/10M/15M的天线延长线，满足客户的不同使用场合需要

UIM卡接口

1.8V/3V/5V标准的推杆式用户卡接口，内置15KV ESD保护

语音接口

标准的耳机麦克风接口（需要软件配合才能使用）

电源接口

标准的 3 芯火车头电源插座

无线模块

采用工业级无线模块

标准及频段

（TDD频段）

支持 UMTS/HSDPA/WCDMA 850/1900/2100MHz

双频 EGSM 850/900/1800/1900MHz

支持 GPRS/EDGE CLASS 12

编码方案

HSDPA/HSUPA/WCDMA/EDGE/GPRS/CSD 模式

通信带宽

HSDPA/HSUPA 模式：Downlink up to 7.2Mbps,Uplink up to 5.76Mbps

WCDMA 模式：Downlink/Uplink up to 384Kbps

发射功率

<24dBm

接收灵敏度

<-109dBm

功能支持

支持数据、语音、短信和传真

供电电压

宽电压设计，DC 7V到DC32V电源都可以直接给设备供电；同时内置电源反向保护和过压过流保护

标配电源

DC9V/500mA

通信电流

通信时平均电流：90mA@+9VDC;

登网瞬间峰值电流：1.0A@+9VDC

待机电流

待机平均电流：<15mA@+9VDC

外壳

采用金属外壳，防辐射，抗干扰；外壳和系统安全隔离，防雷设

计；符合电力安规要求；防护等级为 IP41；特别适合于环境恶劣

的工业控制领域

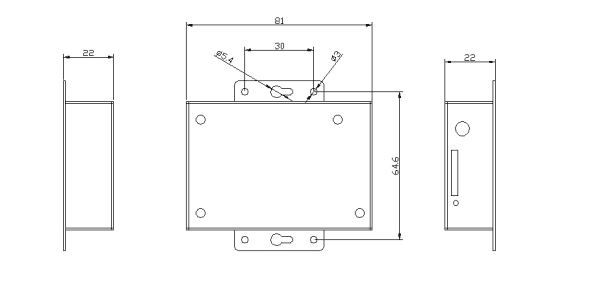

产品外形尺寸

81*55*20 mm(不包括天线和安装件)

产品包装尺寸

298x226x60mm

重量

0.41kg

工作温度

-25 ºC ~+70ºC

储存温度

-40 ºC ~+85ºC

相对湿度

95%(无凝结)

CM310

2G

GPRS MODEM

RS232

81*55*20 mm

频段

支持EGSM900/GSM1800MHz双频，

可选GSM800/900/1800/1900MHz四频
支持GSM phase 2/2+
支持GPRS multi-slot class 10 可选class 12

理论带宽

理论带宽：171.2Kb/s；

实际带宽：100Kbits>X>20Kbits/s

发射功率

<24dBm

接收灵敏度

<-109dBm
